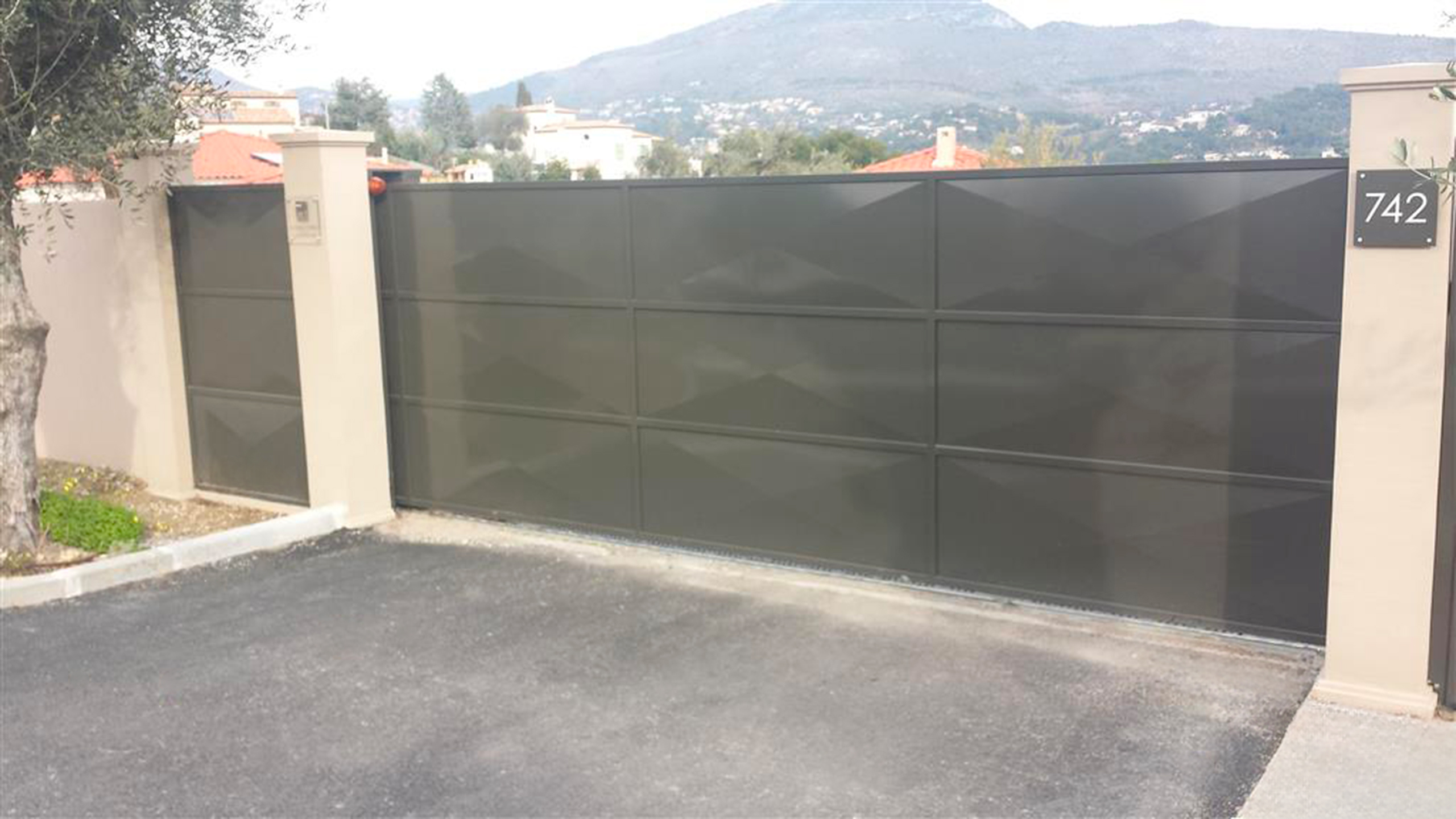

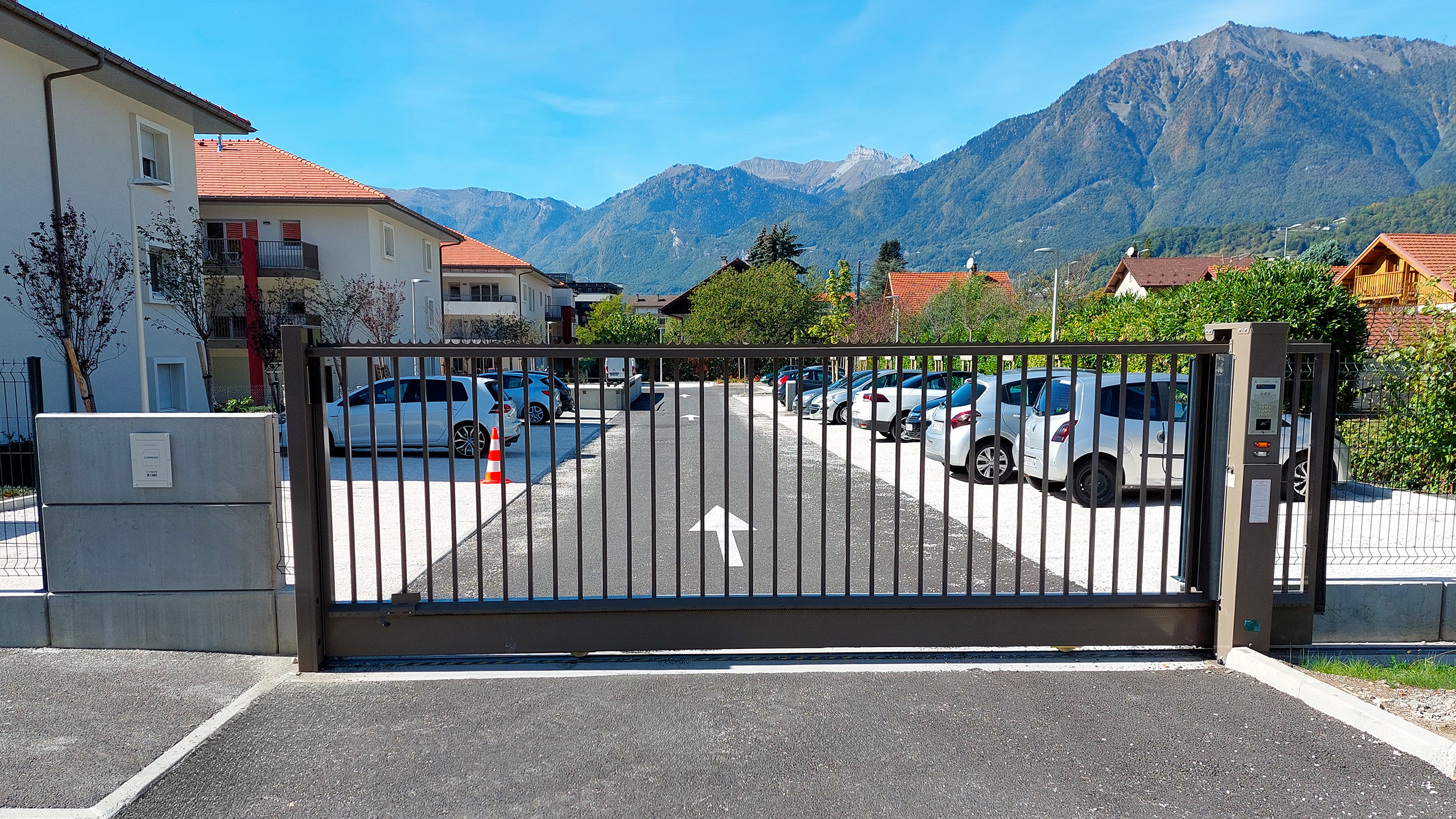

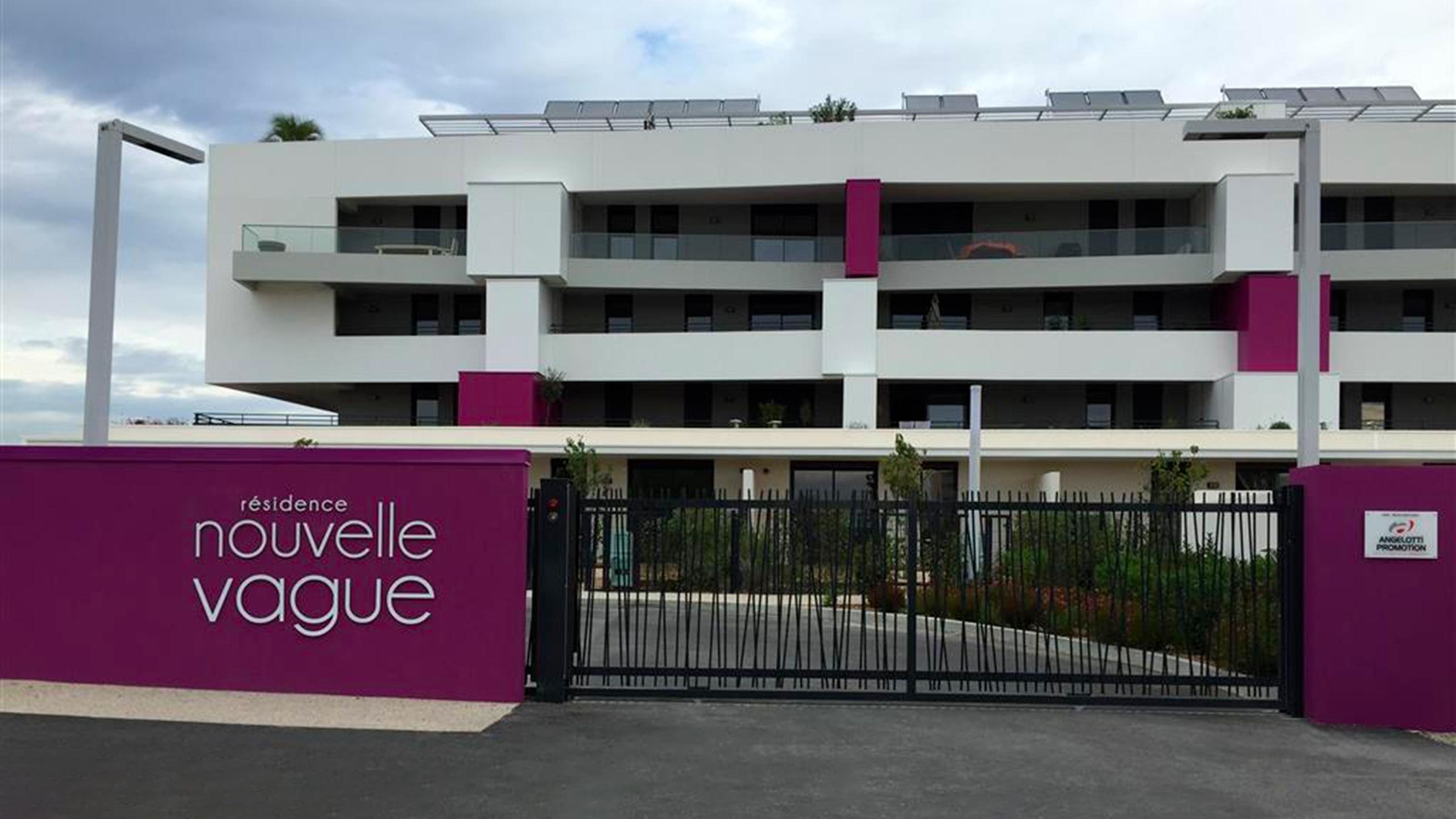

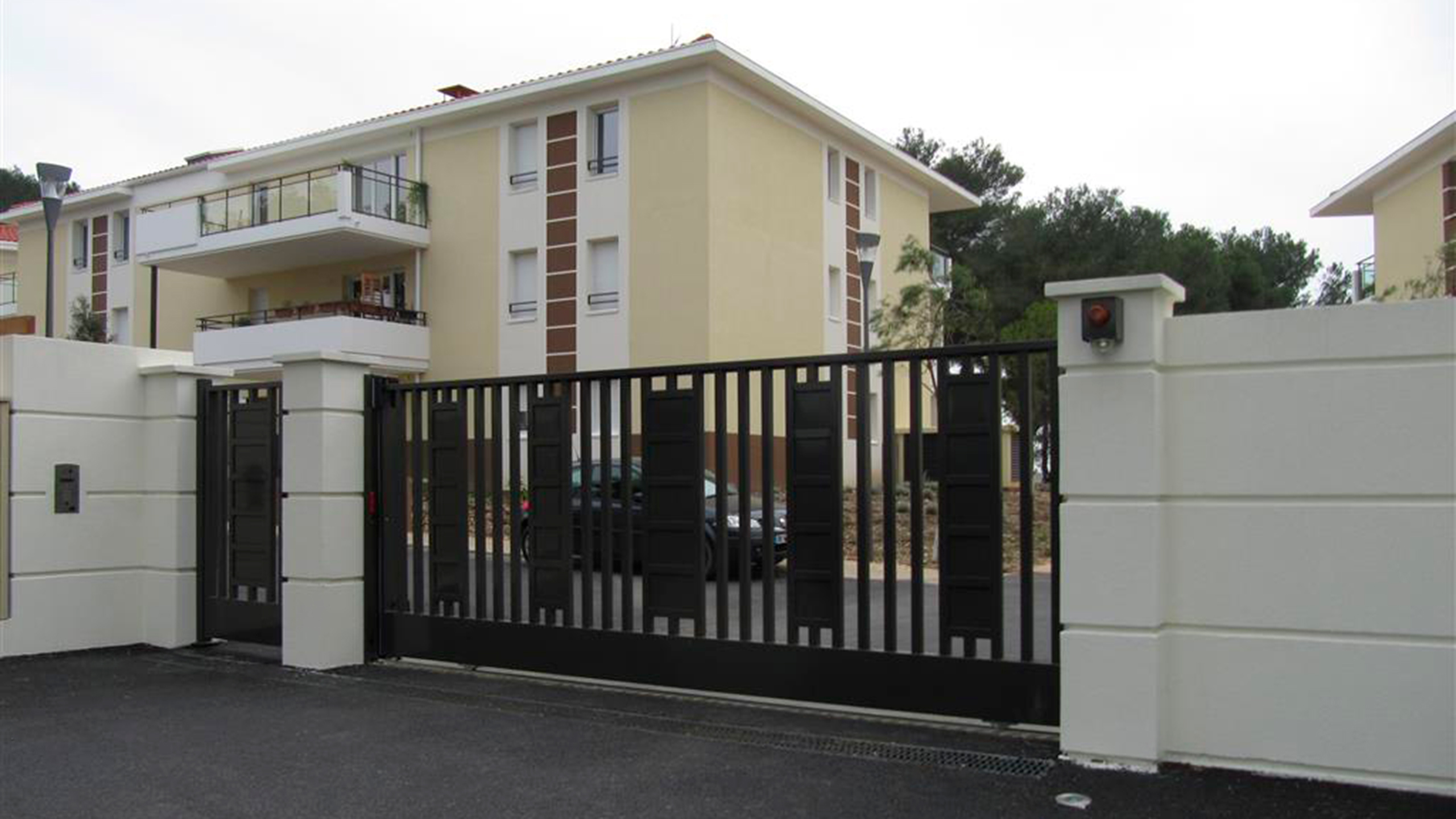

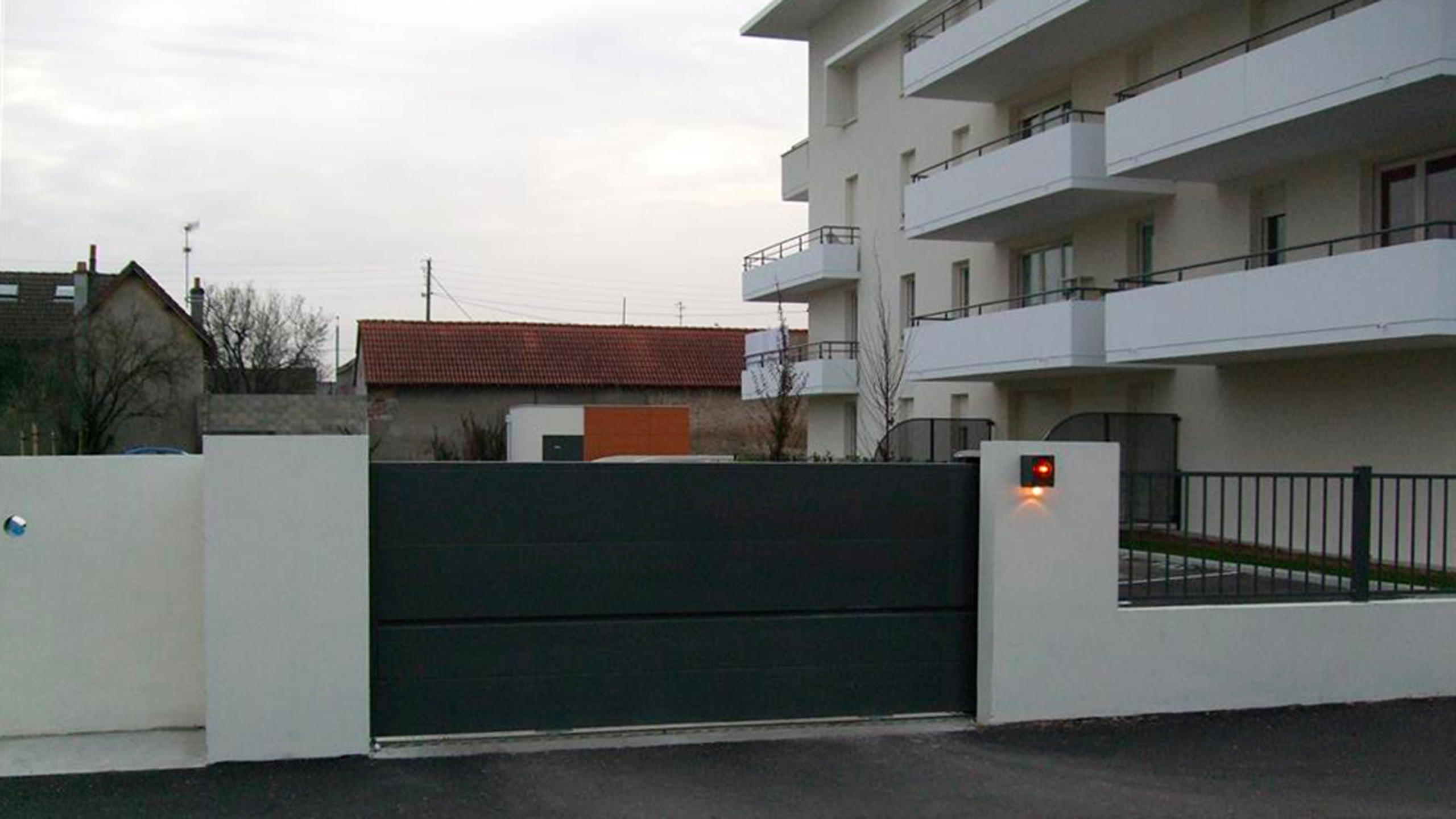

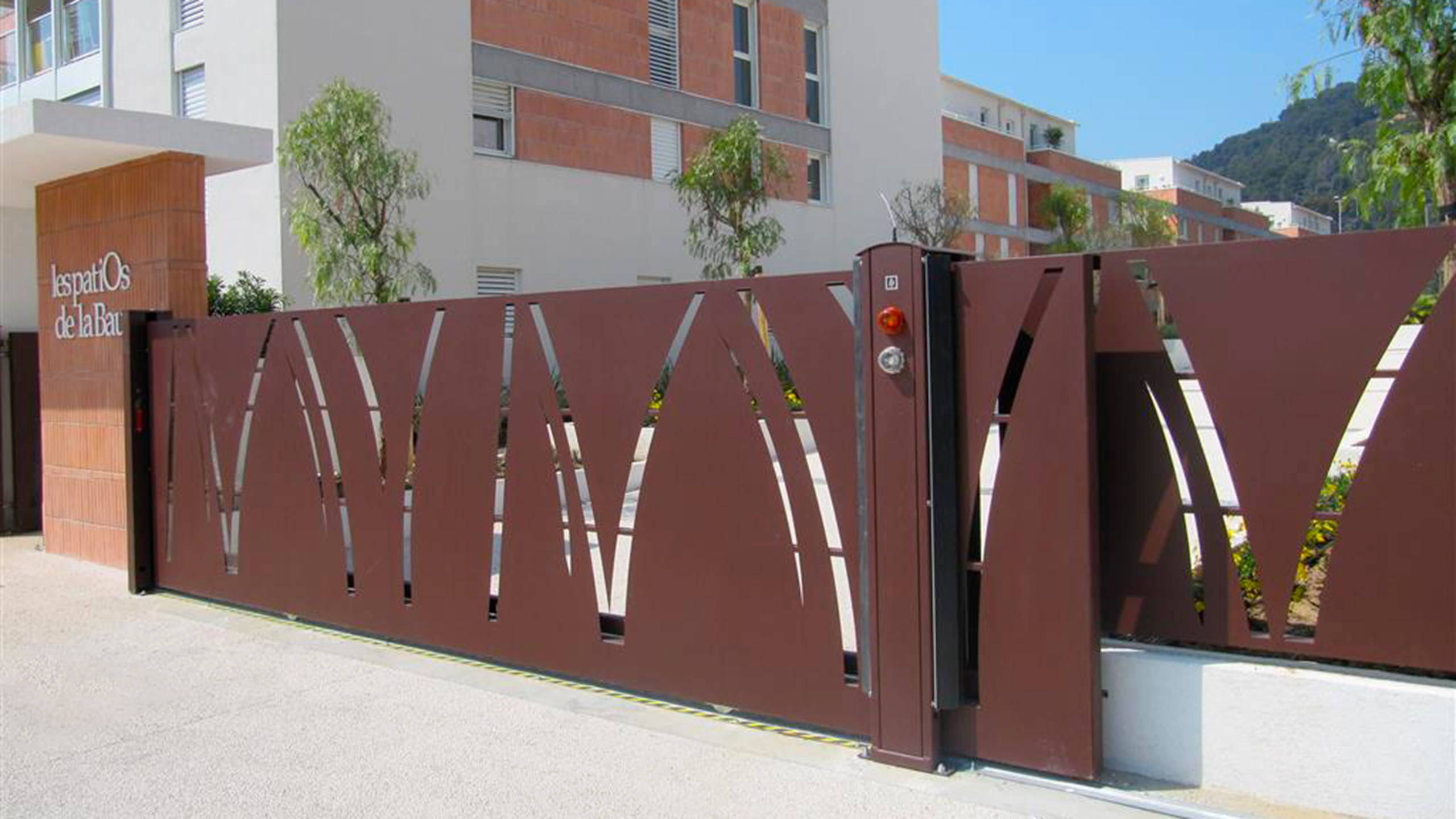

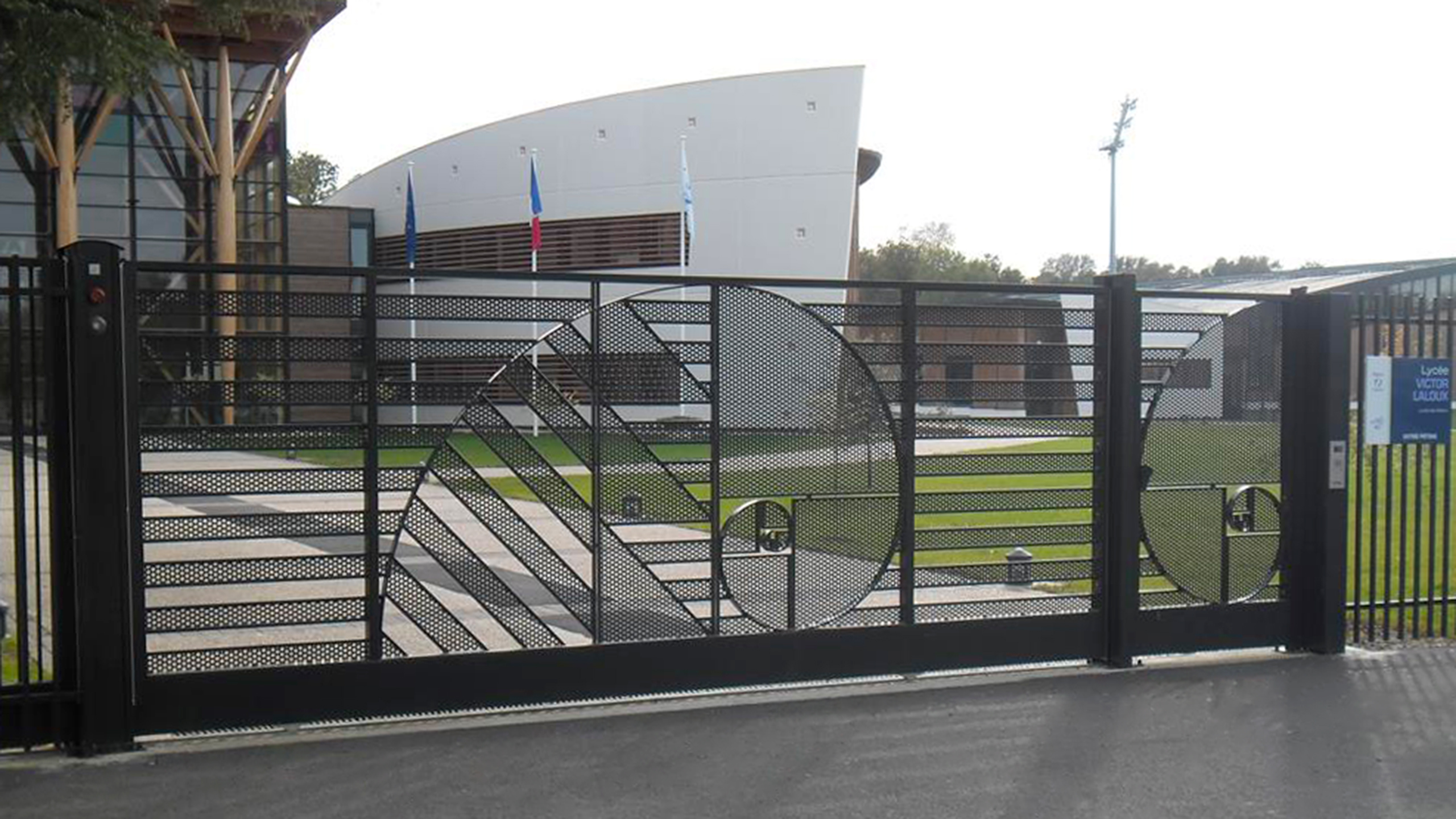

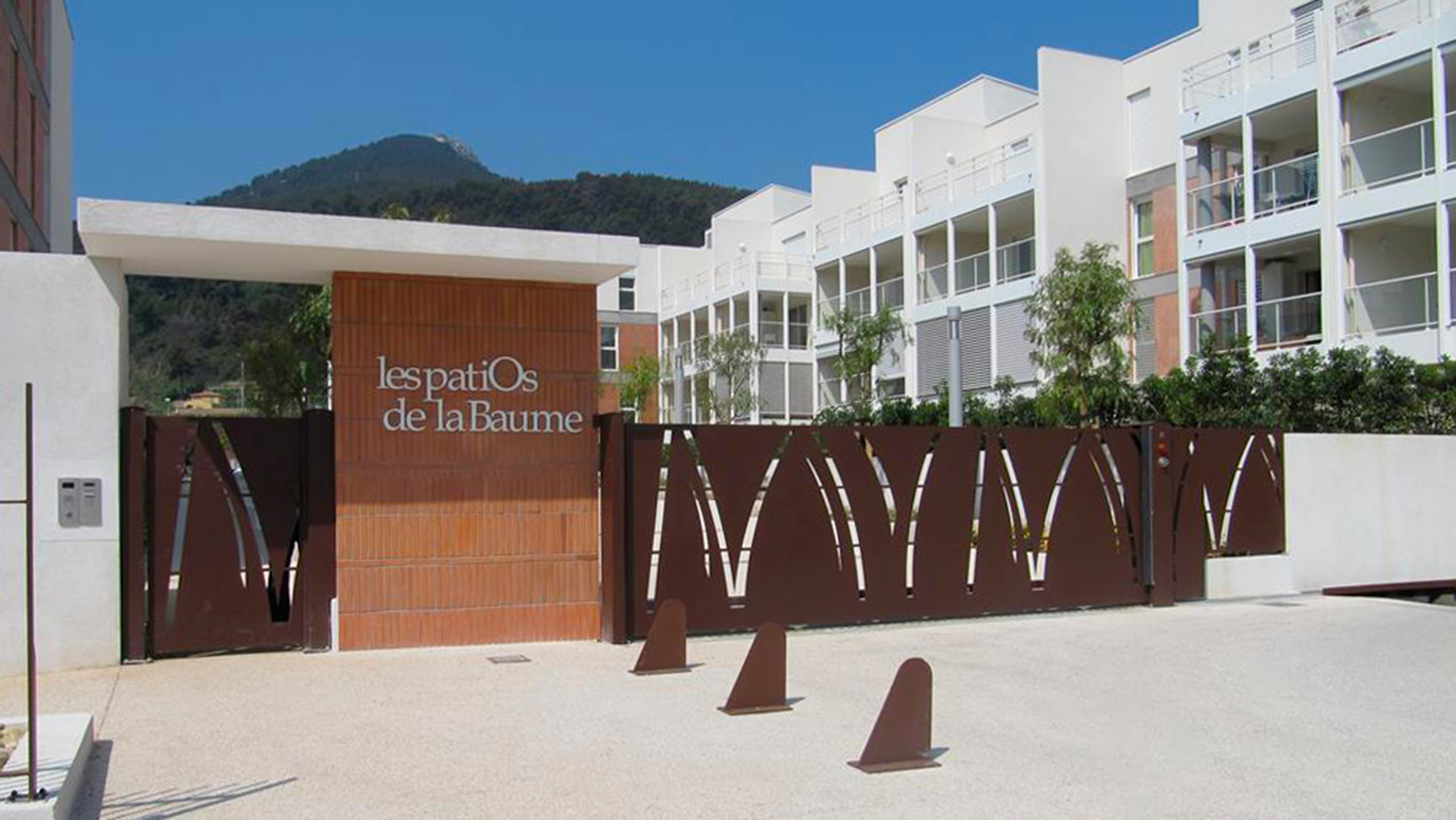

Portail coulissant roulant au sol CT05
/// Documents
- Fiche_Technique_CT05
- Fiche commerciale CT05
Dans la gamme dbM des portes automatiques, la société DoitrAnd présente plusieurs modèles de portails coulissants :
Usage intensif :
250 cycle/ jour
Usage exceptionnel :
500 cycles/ jour
Une pose aisée :
Le portail coulissant automatique Doitrand est conçu pour alléger le travail des équipes de pose:
• Le moteur, l’armoire de commande et les sécurités sont positionnés dans un seul et même pilier.
• Le pré-câblage est effectué en usine et testé avant la livraison.
Ce portail automatique type CT05 de part l’association d’un groupe motoréducteur réversible basse puissance et d’un système de gestion des efforts offre un maximum de sécurité pour l’utilisateur.
Les efforts de poussée sont pour l’ensemble du vantail inférieur à 40 daN en poussé dynamique et 15 daN en statique.
Ce portail répond aux exigences de sécurités des personnes et des véhicules imposés par la réglementation européenne. Il est conforme à la norme EN 13241-1 (attestation CETIM P05 025).
Un système breveté comportant le motoréducteur et le guidage haut montés flottants sur le pilier permet d’absorber les dénivellations du rail.
Ce système est complété par un capteur disposé sur le motoréducteur permettant de contrôler à tout moment les efforts de poussée du vantail.
Aucune liaison filaire n’est nécessaire pour assurer la détection de contact, celle-ci étant directement gérée par la motorisation.
Accès pompier : adaptable sur le pilier extérieur.
Le poteau récepteur intègre selon l’usage les barrages photoélectriques.
L’alimentation de ceux-ci se fait par une gaine métallique incorporée aux
rails de guidage. Le vantail est équipé sur la tranche d’un profilé élastique compressible de 50mm.
Cet équipement peut être complété par un portillon de service de même style que le portail, ce dernier pouvant être équipé de serrure électrique, ventouses, ferme-portes.
Le pignon permet la manoeuvre du portail sur la crémaillère.
Le feux clignotant orange prévient du fonctionnement du portail.
L’éclairage de zone blanc permet la visibilité de la zone de manoeuvre du portail.
Le système de déverouillage est accessible aisément en cas de coupure d’électricité et permet une manoeuvre manuelle du portail.
Le pilier intègre la motorisation, l’armoire de commande, les guidages et les sécurités.
L’armoire de commande à structure automate programmable vérifie à chaque cycle l’état de tous les organes de sécurité.
La motorisation est assurée par un groupe motoréducteur réversible basse puissance.
Des protections mécaniques évitent les zones de cisaillement au niveau du pignon et du galet de guidage.
Le portail coulissant CT05 offre
en un seul produit:
• un portail coulissant
• un pilier
• une automatisation intégrée entièrement dans le pilier.
Le portail coulissant CT05 peut s’intégrer à tous les styles d’architecture grâce à une gamme complète de matériaux.

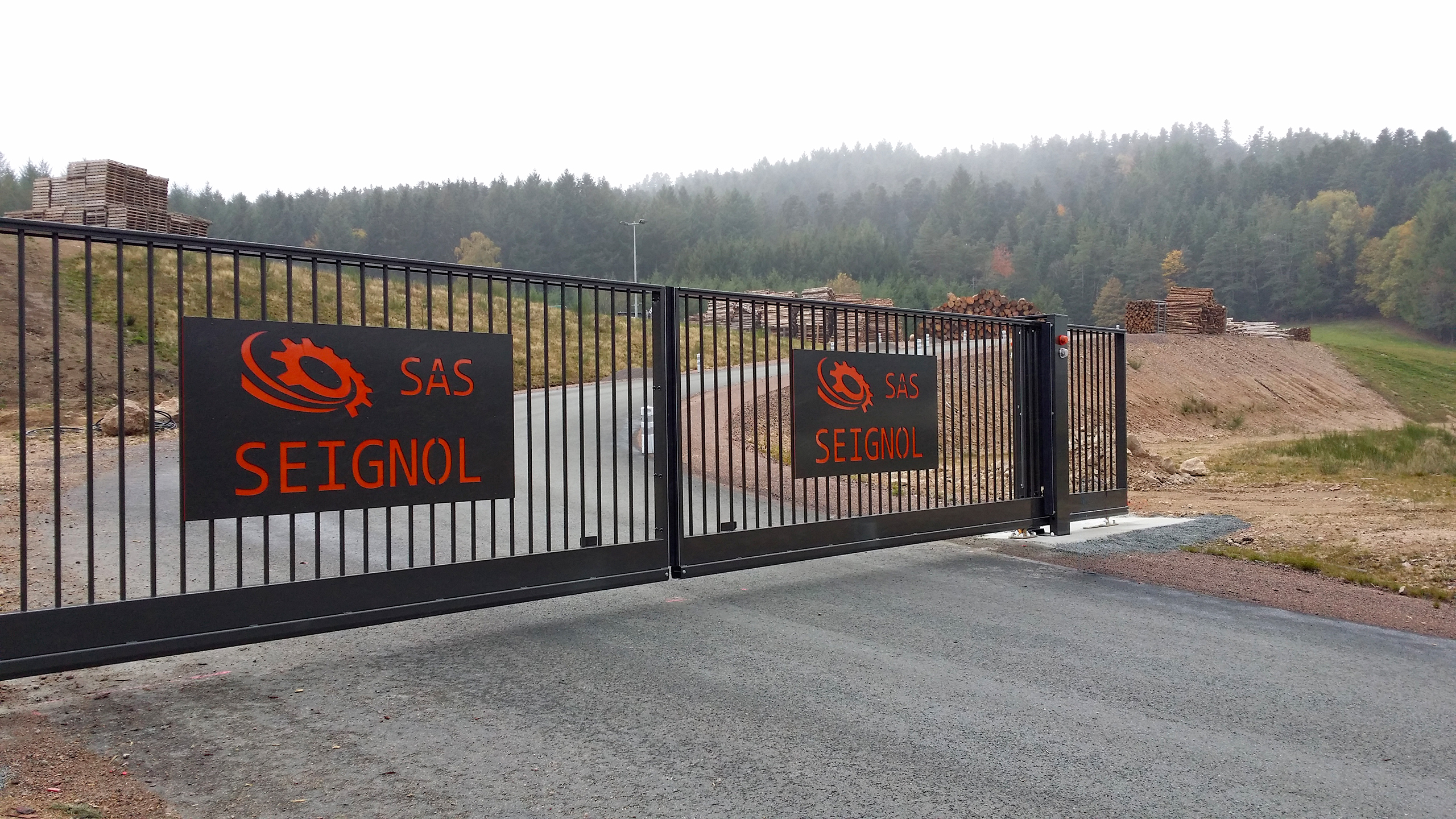

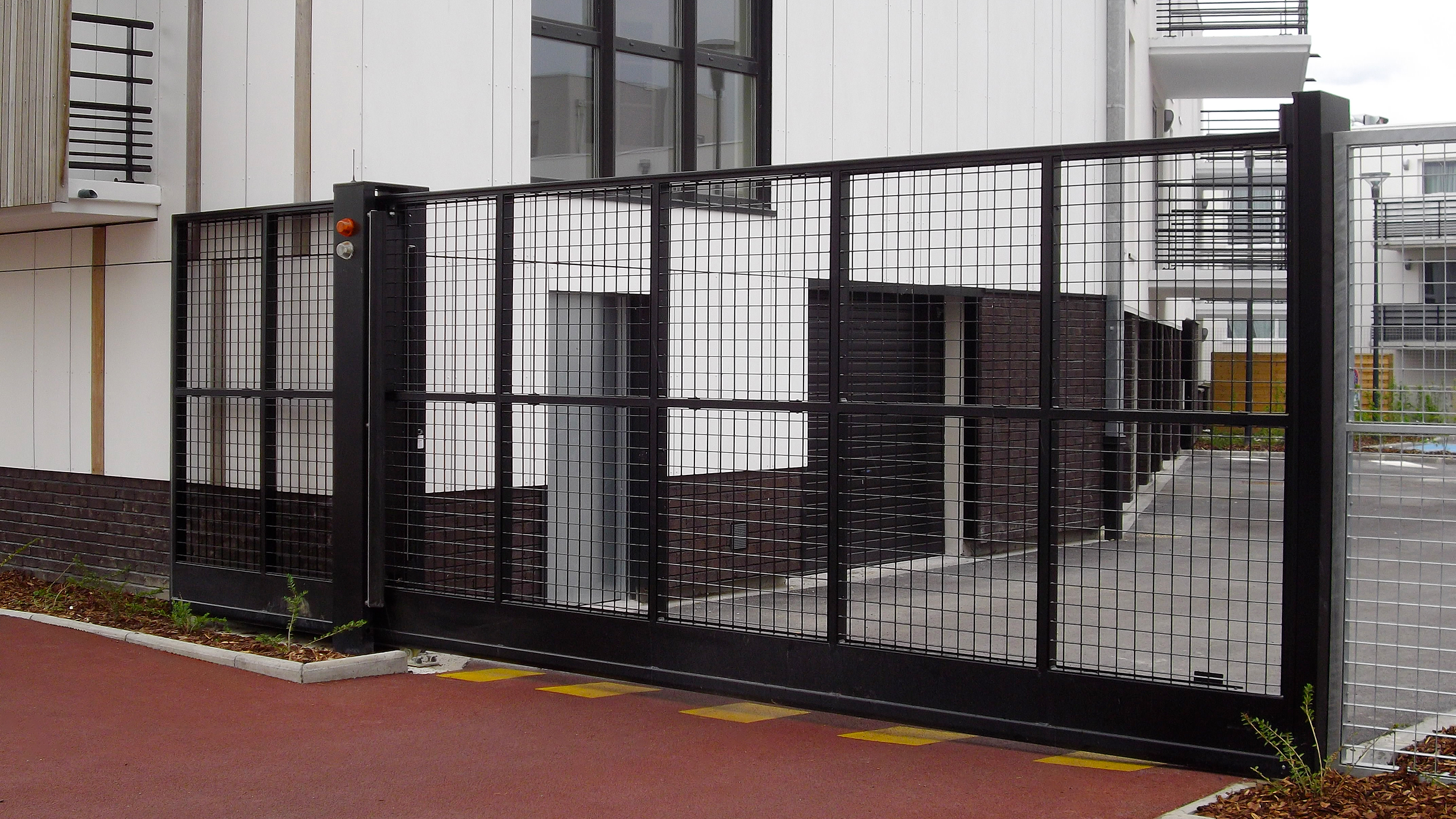

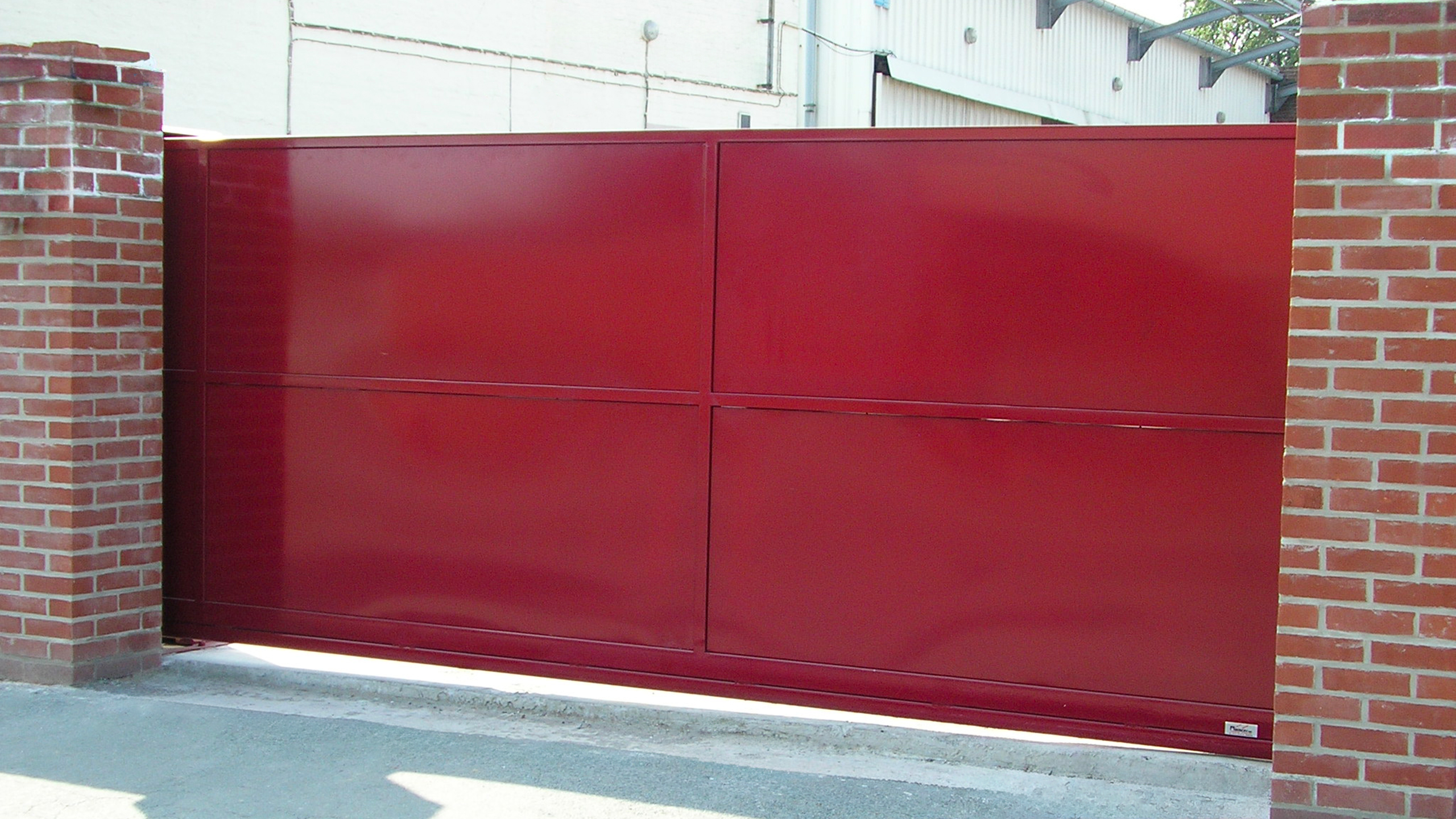

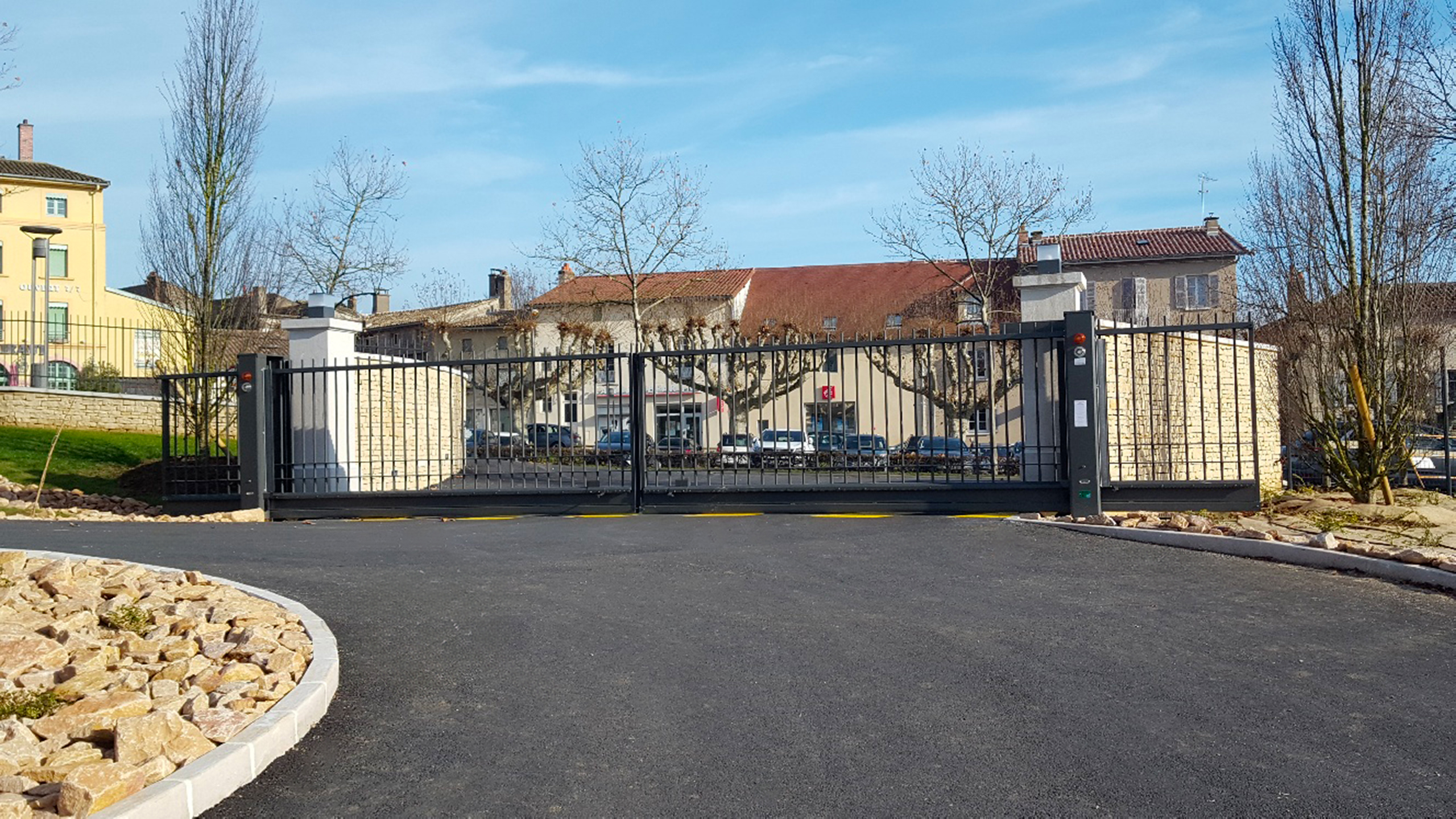

Portail coulissant autoportant CT07
DOITRAND présente le premier portail coulissant autoportant conforme à la norme européenne CE EN-13241-1
Caractéristiques
Dans les cas particuliers de baie d’entrée comme par exemple sur des chemins en creux ou en pente, afin de gagner du temps sur des travaux de Génie civil vous pouvez choisir le portail BDMCV autoportant.
Comme il n’y a plus de système de galet roulant au sol, vous n’avez plus besoin de construire un seuil béton pour installer un rail de béton.
Le CT07 autoportant vous permet ainsi de vous affranchir des travaux à faire sur votre zone d’entrée.
– Longueur maximale de 4m d’ouverture et 2 m de hauteur.
– CT07 peut aussi se monter sur un coffre en acier enterré et sans maçonnerie.
Sécurité
– Le groupe moto-réducteur basse puissance offre un maximum de sécurité en conformité avec les exigences de sécurités des personnes et des véhicules des normes européennes (CE -13241-1)
– Le système de déverrouillage est accessible aisément de l’intérieur. En cas de coupure d’électricité, ce dispositif mécanique permet une manœuvre manuelle du vantail.
– Le poteau de réception intègre selon l’usage des barrages photoélectriques. La tranche du tablier comporte une détection de contact dans un profilé élastique compressible.
Avantages
Le portail coulissant automatique Doitrand est conçu pour alléger le travail des équipes de pose :
– Le moteur, l’armoire de commande et les sécurités sont positionnées dans un seul et même pilier.
Le portail coulissant CT07 offre en un seul produit :
– Un portail coulissant, un pilier, une automatisation intégrée entièrement dans le pilier.
– Il est simplement fixé au sol et ne nécessite pas de maçonnerie de type pilier ou mur de soutien dans les dimensions courantes. Le portail coulissant CT07 peut s’intégrer à tous les styles architecturaux grâce à une gamme complète de matériaux.
– Le pilier intègre la motorisation, l’armoire de commande, le guidage et les sécurités. L’armoire de commande à structure automate programmable vérifie à chaque cycle l’état de tous les organes de sécurité. La motorisation est assurée par un groupe motoréducteur réversible basse puissance.
– Le pré-cablage est effectué en usine et testé avant la livraison.
Options
En standard ou sur mesure, vous pourrez ajouter les éléments suivants :
– Remplissage barreaudage, persiennage, panneaux isolés, aluminium, bois…
– Système de commande et de sécurité selon usage :
– télécommandes radio, cartes magnétiques, clés, digicode…
– barrages cellule, palpeurs, feux de signalisation…
